10GHz and 24GHz DMC UPconverter
Hier unten beschrieben ist UPconverter Teil aus diesen Link Anlagen.
Mir bekannt gibt es 2 Versionen von UPconverter: 11GHz und 23GHz , beide sind für uns gut geeignet.
Die 11GHz Versionen bringen bis zu 100mW output und die 23GHz bringt ca. bis zu 30mW output.
Die sind geeignet für alle Betriebsarten: CW SSB FM FT8 DSTAR C4FM ATV D-ATV.
The modern technology of that time, from already dismantled 2G link routes, is of benefit to us amateur radio operators today.
Described below, UPconverter is part of these link hardware.
As far as I know, there are 2 versions of UPconverter: 11GHz and 23GHz , both are good for us.
The 11GHz version brings up to 100mW output and the 23GHz brings about 15mW output ( with normal insertion loss
BPFilter )
They are suitable for all modes: CW SSB FM FT8 DSTAR C4FM ATV D-ATV.
Ich habe mich bereits damals mit diesen UPconverter beschäftigt....
I was already busy with this UPconverter back then.....
https://www.hrvhf.net/index.php/smfforu ... 4#msg15354
Kürzlich ist mir gelungen noch 2 Stück 11GHz Version und ein Stück 23GHz Version zu bekommen
( jeweils ein, kann ich bei Interesse abgeben für 95euro ).
Beide UPconverter ( 11 und 23GHz ) sehen mechanisch-optisch absolut gleich aus , unterschied ist nur auf dem Label aufgedrückt.
Betriebsspannung bei beiden ist 8,4V . Ich habe auch mit 8,0V und 9,0V probiert, funktioniert trotzdem,
Output Leistung ist bei 9V ca. 8% höher gegenüber 8V Betriebsspannung.
Ich empfehle trotzdem bei 8,4V oder 8V zu bleiben , um auf sichere Seite zu bleiben.
Vorhanden ist auch ein Output Monitor Ausgang mit positiven Spannung für externe Anzeige.
Hier ein Überblick in das Innenleben…
Mechanically, both UPconverters look exactly the same, the only difference is printed on the label.
Operating voltage for both is 8.4V. I also tried with 8.0V and 9.0V, it still works, the output power is
approx. 8% higher at 9V compared to 8V operating voltage.
I still recommend staying at 8.4V or 8V to stay on the safe side.
There is also an Output Monitor output with positive voltage for external display.

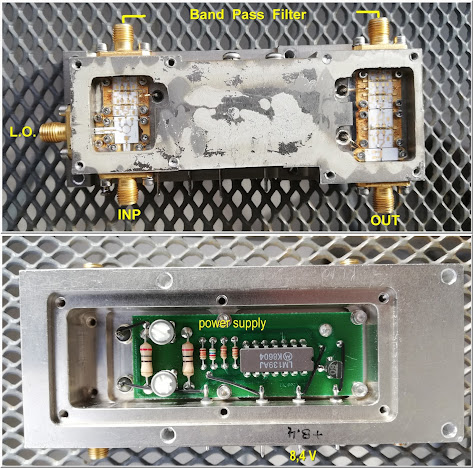

Here is an overview of the inner workings…
Here 10GHz version inside....
Mixer and Amplifier.....
Driver and End stage.....
Hier unten meine Testaufbau…
Here below my test setup…
PLL oscilator here: http://www.df9np.de/page2.html ( jede frequenz ist möglich 9,0....11GHz )
Bandpass Filter here: viewtopic.php?f=7&t=284&p=2654#p2634
Mixer ist sehr breitbandig , so ist möglich jeden Signal von 140MHz bis 2500MHz zu verwenden um ihn hoch zu mischen, LO input port ist auch breitbandig und verträgt Signale zwischen 9...12GHz
Wichtig: je niedriger in Frequenz IF Signal ist , umso Schmalbändiger Bandpass filter ist notwendig.
Ausgangsleistung hängt auch ab von Bandpass Filter Durchgangsdämpfung.
Angeschloßene Bandpass Filter sollte Bandpassloss max. 6dB oder weniger haben ( in der Regel ist der bei Schmalband filtern zwischen 2...5dB )
Mixer is very broadband, so it is possible to use any signal from 140MHz to 2500MHz to mix it up.
Important: the lower in frequency IF signal is, the narrow band pass filter is necessary and Output power depends
on bandpass filter insertion loss. Filter used in the picture, is 10GHz Hairpin filter from previous post here in blog.
